HSR55LR THK滑块 THK导轨 日本滑块导轨

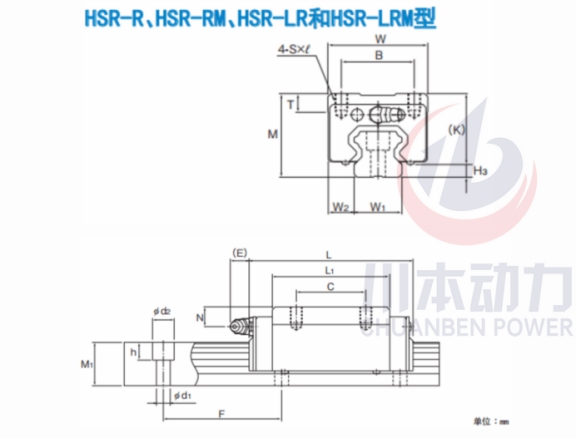

外形尺寸

高度M

80

mm

宽度W

100

mm

长度L

201.1

mm

LM滑块尺寸

B

75

mm

C

95

mm

S*l

M12*18

mm

L1

156.1

mm

T

20.5

mm

K

67

mm

N

21

mm

E

16

mm

油嘴

B-PT1/8

mm

H3

H3

13

mm



LM导轨尺寸

宽度W1±0.05

53

mm

W2

23.5

mm

高度M1

44

mm

孔距F

120

mm

d1*d2*h

16*23*20

mm

长度*Max

3060

mm

基本动额定载荷

C

148

kN

基本静额定载荷

C0

194

kN

静态容许力矩

MA单滑块

4.46

kN-m

MA双滑块

22.7

kN-m

MB单滑块

4.46

kN-m

MB双滑块

22.7

kN-m

MC单滑块

4.56

kN-m

重量

LM滑块

5.4

kg

LM轨道

15.1

kg/m
