HSR55R THK滑块 THK导轨 日本滑块导轨

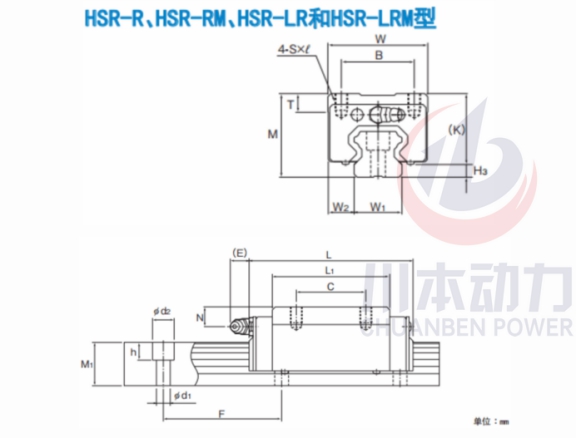

外形尺寸 | 高度M | 80 | mm |
宽度W | 100 | mm | |
长度L | 163 | mm | |
LM滑块尺寸 | B | 75 | mm |
C | 75 | mm | |
S*l | M12*18 | mm | |
L1 | 118 | mm | |
T | 20.5 | mm | |
K | 67 | mm | |
N | 21 | mm | |
E | 16 | mm | |
油嘴 | B-PT1/8 | mm | |
H3 | H3 | 13 | mm |
LM导轨尺寸 | 宽度W1±0.05 | 53 | mm |
W2 | 23.5 | mm | |
高度M1 | 44 | mm | |
孔距F | 120 | mm | |
d1*d2*h | 16*23*20 | mm | |
长度*Max | 3060 | mm | |
基本动额定载荷 | C | 121 | kN |
基本静额定载荷 | C0 | 146 | kN |
静态容许力矩 | MA单滑块 | 2.6 | kN-m |
MA双滑块 | 14.1 | kN-m | |
MB单滑块 | 2.6 | kN-m | |
MB双滑块 | 14.1 | kN-m | |
MC单滑块 | 3.43 | kN-m | |
重量 | LM滑块 | 4.3 | kg |
LM轨道 | 15.1 | kg/m |
