宽度W

16

mm

长度L

24

mm

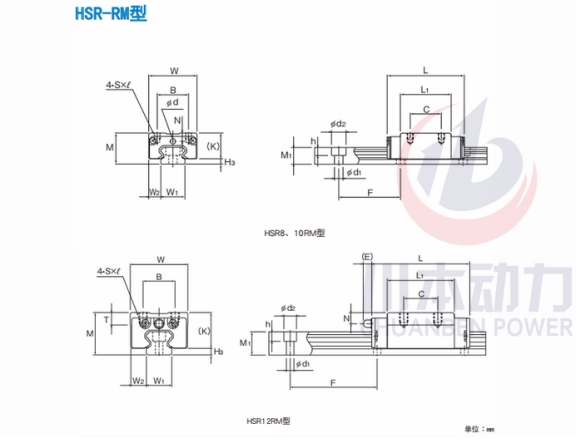

LM滑块尺寸

B

10

mm

C

10

mm

S*l

M2*2.5

mm

L1

15

mm

T

-

mm

K

8.9

mm

N

2.6

mm

E

-

mm

润滑孔d

2.2

mm

油嘴

-

mm

H3

H3

2.1

mm

LM导轨尺寸

宽度W1±0.05

8

mm

W2

4

mm

高度M1

6

mm

孔距F

20

mm

d1*d2*h

2.4*4.2*2.3

mm

长度*Max

975

mm

基本动额定载荷

C

1.08

kN

基本静额定载荷

C0

2.16

kN

静态容许力矩

MA单滑块

0.00492

kN-m

MA双滑块

0.0319

kN-m

MB单滑块

0.00492

kN-m

MB双滑块

0.0319

kN-m

MC单滑块

0.00727

kN-m

重量

LM滑块

0.012

kg

LM轨道

0.3

kg/m
