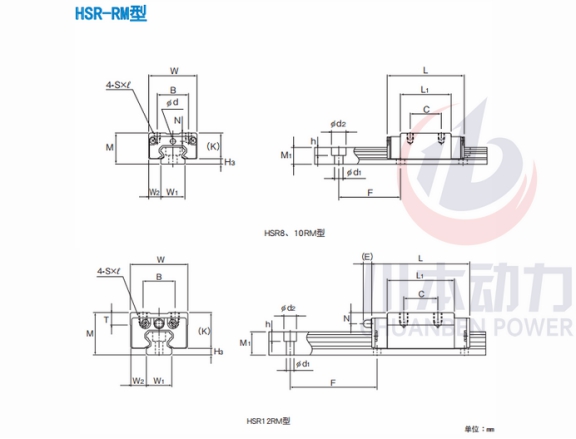

HSR10RM THK滑块 THK导轨 日本滑块导轨
外形尺寸 | 高度M | 13 | mm |
宽度W | 20 | mm | |
长度L | 31 | mm | |
LM滑块尺寸 | B | 13 | mm |
C | 12 | mm | |
S*l | M2.6*2.5 | mm | |
L1 | 20.1 | mm | |
T | - | mm | |
K | 10.8 | mm | |
N | 3.5 | mm | |
E | - | mm | |
润滑孔d | 2.5 | mm | |
油嘴 | - | mm | |
H3 | H3 | 2.2 | mm |
LM导轨尺寸 | 宽度W1±0.05 | 10 | mm |
W2 | 5 | mm | |
高度M1 | 7 | mm | |
孔距F | 25 | mm | |
d1*d2*h | 3.5*6*3.3 | mm | |
长度*Max | 995 | mm | |
基本动额定载荷 | C | 1.96 | kN |
基本静额定载荷 | C0 | 3.82 | kN |
静态容许力矩 | MA单滑块 | 0.0123 | kN-m |
MA双滑块 | 0.0716 | kN-m | |
MB单滑块 | 0.0123 | kN-m | |
MB双滑块 | 0.0716 | kN-m | |
MC单滑块 | 0.0162 | kN-m | |
重量 | LM滑块 | 0.025 | kg |
LM轨道 | 0.45 | kg/m |
