INA滑块KWVE20-B德国依纳进口滑块

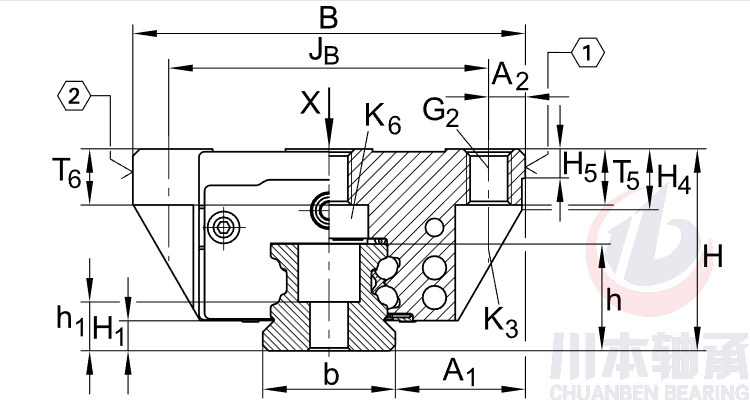

H30  mm
B63  mm
L71,4  mm

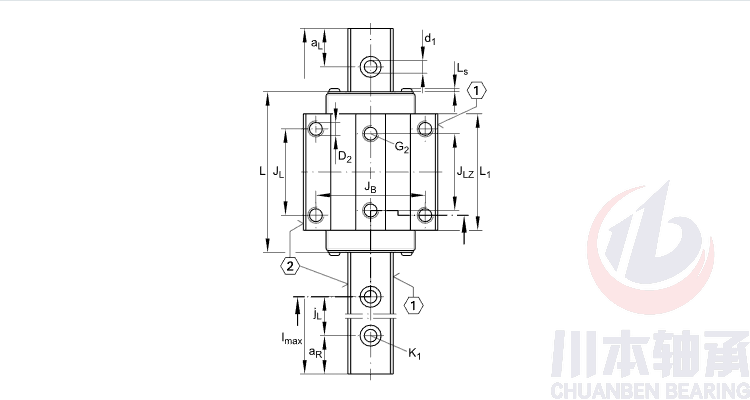

1)
定位面
2)
标记
A121,5  mm
A25  mm
A37,7  mm
A44,6  mm
aL max53  mm aL 和 aR 取决于导轨长度。
aL min20  mm aL 和 aR 取决于导轨长度。
aR max53  mm aL 和 aR 取决于导轨长度。
aR min20  mm aL 和 aR 取决于导轨长度。
b20  mm 公差: -0,005/-0,03
D25,5  mm
d15,8  mm
G2M6 对于符合 DIN ISO 4762-12.9 标准的螺钉

最大拧紧力矩 [MA]:
M5 = 5,8 Nm
M6 = 10 Nm
M8 = 24 Nm
M10 = 41 Nm
M12 = 83 Nm
M14 = 140 Nm

规定的力矩表示在无振动的准静态应用中可靠地传递力对应的最大值 (S0=1)。我们建议,应根据客户的特定应用条件和运行工况,按照 VDI 指导准则 2230 第 1 部分(2015 年)中的数据以及该说明中的数据来确定将螺钉拧紧到相邻结构上时的拧紧力矩。

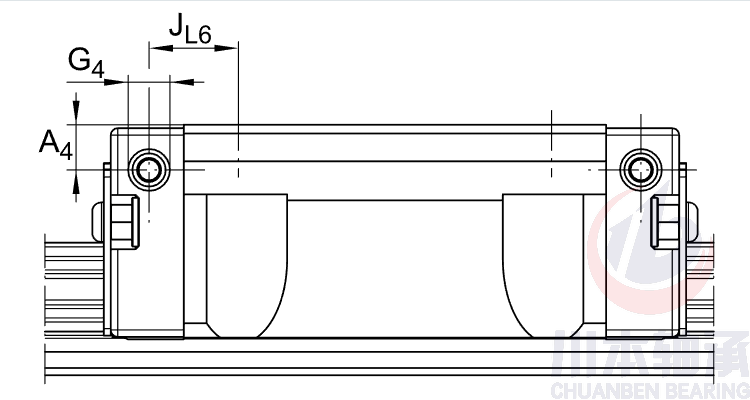

G37  mm 润滑接头的最大允许螺纹深度。
G45,5  mm 润滑接头的最大允许螺纹深度。
H14,5  mm
H411  mm
H55,25  mm
h17  mm
h18,6  mm
JB53  mm
JL40  mm
JL69,4  mm
JLZ35  mm
jL60  mm
K1M5 对于符合 DIN ISO 4762-12.9 标准的螺钉

最大拧紧力矩 [MA]:
M4 = 5 Nm
M5 = 10 Nm
M6 = 17 Nm
M8 = 24 Nm
M10 = 83 Nm
M12 = 140 Nm
M14 = 220 Nm

规定的力矩表示在无振动的准静态应用中可靠地传递力对应的最大值 (S0=1)。我们建议,应根据客户的特定应用条件和运行工况,按照 VDI 指导准则 2230 第 1 部分(2015 年)中的数据以及该说明中的数据来确定将螺钉拧紧到相邻结构上时的拧紧力矩。
K3M5 对于符合 DIN ISO 4762-12.9 标准的螺钉

最大拧紧力矩 [MA]:
M4 = 5 Nm
M5 = 10 Nm
M6 = 17 Nm
M8 = 24 Nm
M10 = 83 Nm
M12 = 140 Nm
M14 = 220 Nm

规定的力矩表示在无振动的准静态应用中可靠地传递力对应的最大值 (S0=1)。我们建议,应根据客户的特定应用条件和运行工况,按照 VDI 指导准则 2230 第 1 部分(2015 年)中的数据以及该说明中的数据来确定将螺钉拧紧到相邻结构上时的拧紧力矩。
K6M5 对于符合 DIN 7984-8.8 标准的螺钉

最大拧紧力矩 [MA]:
M4 = 2 Nm
M5 = 4 Nm
M6 = 8 Nm
M8 = 12 Nm

规定的力矩表示在无振动的准静态应用中可靠地传递力对应的最大值 (S0=1)。我们建议,应根据客户的特定应用条件和运行工况,按照 VDI 指导准则 2230 第 1 部分(2015 年)中的数据以及该说明中的数据来确定将螺钉拧紧到相邻结构上时的拧紧力矩。
L150,4  mm
LS1,3  mm
lmax5880  mm 单根导轨的最大长度。有关允许的导轨段,请参见技术原理
T510  mm
T67,5  mm



mW0,44  kg 滑块的质量
mS2,2  kg/m 导轨的质量
c13100  N 基本额定动载荷
C027000  N 基本额定静载荷


根据 ISO 14728-1 标准的基本额定载荷的计算。
根据实践经验,可以增加基本额定动载荷。
只有在使用全螺纹长度并且相邻结构具有相应的尺寸时才支持额定满载荷。

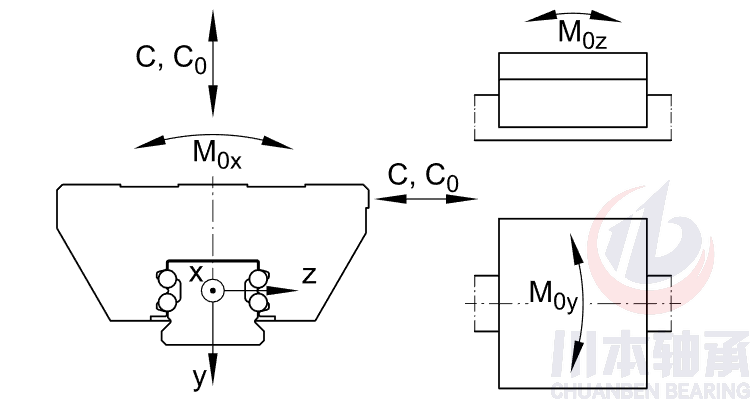

M0x332  Nm 绕 X 轴的额定静扭矩
M0y240  Nm 绕 Y 轴的额定静扭矩
M0z240  Nm 绕 Z 轴的额定静扭矩


润滑接头作为散件提供:

S04 (KUVE20-B)
S05(KUVE25-B 到 KUVE55-B)
S16 (KUVE15-B)
