HSR55HB THK滑块 THK导轨 日本滑块导轨

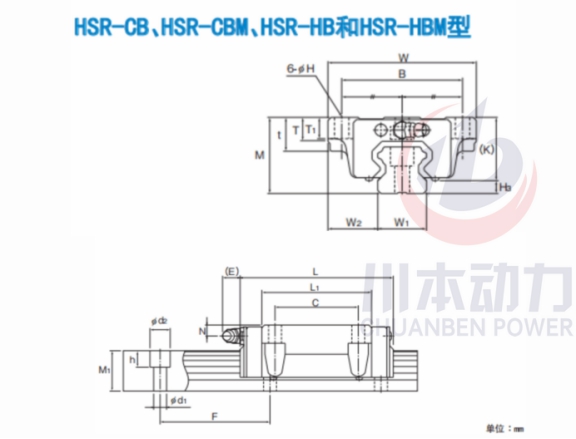

外形尺寸 | 高度M | 70 | mm |
宽度W | 140 | mm | |
长度L | 201.1 | mm | |
LM滑块尺寸 | B | 116 | mm |
C | 95 | mm | |
H | 14 | mm | |
L1 | 156.1 | mm | |
t | 29 | mm | |
T | 13.5 | mm | |
T1 | 17 | mm | |
K | 57 | mm | |
N | 11 | mm | |
E | 16 | mm | |
油嘴 | B-PT1/8 | mm | |
H3 | H3 | 13 | mm |
LM导轨尺寸 | 宽度W1±0.05 | 53 | mm |
W2 | 43.5 | mm | |
高度M1 | 44 | mm | |
孔距F | 120 | mm | |
d1*d2*h | 16*23*20 | mm | |
长度*Max | 3060 | mm | |
基本动额定载荷 | C | 148 | kN |
基本静额定载荷 | C0 | 194 | kN |
静态容许力矩 | MA单滑块 | 4.46 | kN-m |
MA双滑块 | 22.7 | kN-m | |
MB单滑块 | 4.46 | kN-m | |
MB双滑块 | 22.7 | kN-m | |
MC单滑块 | 4.56 | kN-m | |
重量 | LM滑块 | 5.7 | kg |
LM轨道 | 15.1 | kg/m |
