宽度W

140

mm

长度L

163

mm

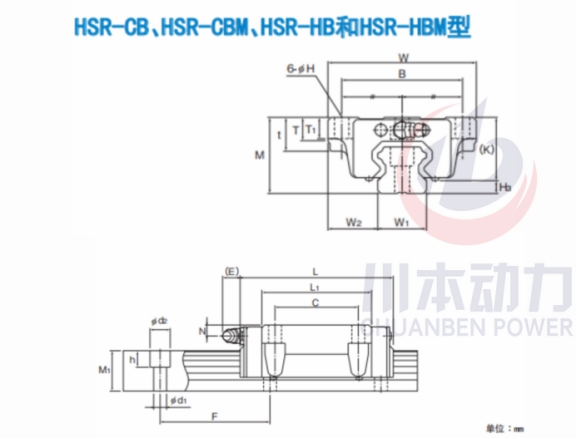

LM滑块尺寸

B

116

mm

C

95

mm

H

14

mm

L1

118

mm

t

29

mm

T

13.5

mm

T1

17

mm

K

57

mm

N

11

mm

E

16

mm

油嘴

B-PT1/8

mm

H3

H3

13

mm

LM导轨尺寸

宽度W1±0.05

53

mm

W2

43.5

mm

高度M1

44

mm

孔距F

120

mm

d1*d2*h

16*23*20

mm

长度*Max

3060

mm

基本动额定载荷

C

121

kN

基本静额定载荷

C0

146

kN

静态容许力矩

MA单滑块

2.6

kN-m

MA双滑块

14.1

kN-m

MB单滑块

2.6

kN-m

MB双滑块

14.1

kN-m

MC单滑块

3.43

kN-m

重量

LM滑块

4.5

kg

LM轨道

15.1

kg/m
