宽度W

69.5

mm

长度L

109.4

mm

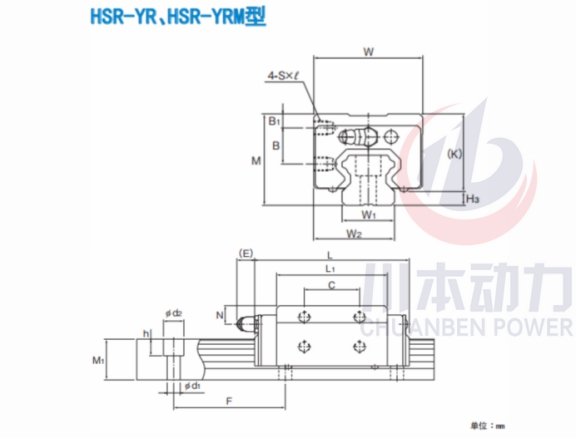

LM滑块尺寸

B1

8

mm

B

23

mm

C

43

mm

S*l

M8*10

mm

L1

80.4

mm

K

47.5

mm

N

15

mm

E

12

mm

油嘴

B-M6F

mm

H3

H3

7.5

mm

LM导轨尺寸

宽度W1±0.05

34

mm

W2

51.5

mm

高度M1

29

mm

孔距F

80

mm

d1*d2*h

9*14*12

mm

长度*Max

2520

mm

基本动额定载荷

C

53.9

kN

基本静额定载荷

C0

70.2

kN

静态容许力矩

MA单滑块

0.895

kN-m

MA双滑块

4.51

kN-m

MB单滑块

0.895

kN-m

MB双滑块

4.51

kN-m

MC单滑块

1.05

kN-m

重量

LM滑块

1.5

kg

LM轨道

6.6

kg/m
