HSR15B THK滑块 THK导轨 日本滑块导轨

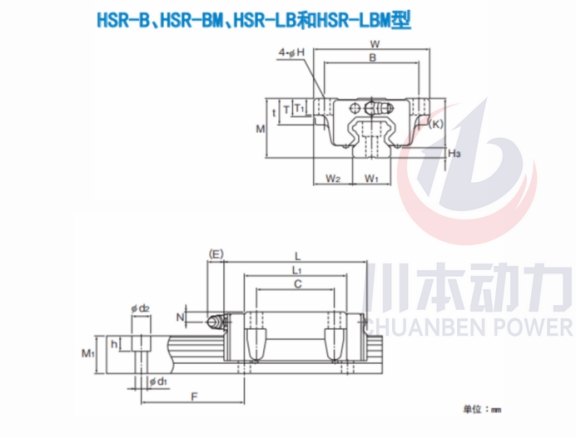

外形尺寸

高度M

24

mm

宽度W

47

mm

长度L

56.6

mm

LM滑块尺寸

B

38

mm

C

30

mm

H

4.5

mm

L1

38.8

mm

t

11

mm

T

7

mm

T1

7

mm

K

19.3

mm

N

4.3

mm

E

5.5

mm

油嘴

PB1021B

mm

H3

H3

4.7

mm



LM导轨尺寸

宽度W1±0.05

15

mm

W2

16

mm

高度M1

15

mm

孔距F

60

mm

d1*d2*h

4.5*7.5*5.3

mm

长度*Max

3000

mm

基本动额定载荷

C

10.9

kN

基本静额定载荷

C0

15.7

kN

静态容许力矩

MA单滑块

0.0945

kN-m

MA双滑块

0.527

kN-m

MB单滑块

0.0945

kN-m

MB双滑块

0.527

kN-m

MC单滑块

0.0998

kN-m

重量

LM滑块

0.2

kg

LM轨道

1.5

kg/m
