RGH30HA 台湾HIWIN滑块 HIWIN导轨 台湾上银滑块导轨

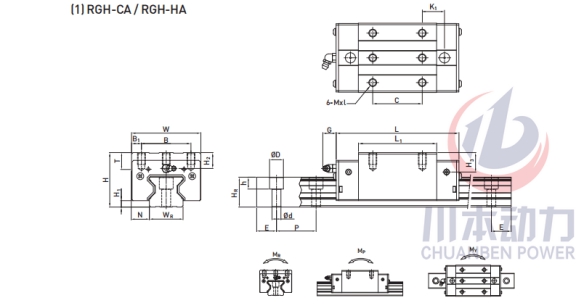

組件尺寸

H

45

mm

H1

6

mm

N

16

mm

滑塊尺寸

W

60

mm

B

40

mm

B1

10

mm

C

60

mm

L1

93

mm

L

131.8

mm

K1

24.5

mm

G

12

mm

MxL

M8*10

mm

T

9.5

mm

H2

9.5

mm

H3

13.8

mm

導軌尺寸

WR

28

mm

HR

28

mm

D

14

mm

h

12

mm

d

9

mm

P

40

mm

E

20

mm

導軌的固定螺栓尺寸

導軌的固定螺栓尺寸

M8*25

mm

基本動額定載荷

C

48.1

kN

基本靜額定載荷

C0

105

kN

容許靜力矩

MR

1.846

kN-m

MP

1.712

kN-m

MY

1.712

kN-m

重量

滑塊

1.07

kg

導軌

4.41

kg/m
