QHH35HA 台湾HIWIN滑块 HIWIN导轨 台湾上银滑块导轨

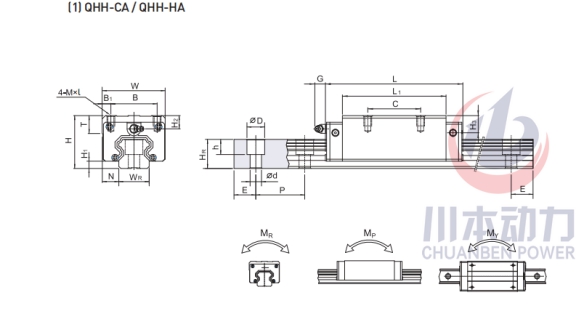

組件尺寸

H

55

mm

H1

7.5

mm

N

18

mm

滑塊尺寸

W

70

mm

B

50

mm

B1

10

mm

C

72

mm

L1

105.8

mm

L

139.4

mm

G

12

mm

MxL

M8*12

mm

T

10.2

mm

H2

15.5

mm

H3

13.5

mm

導軌尺寸

WR

34

mm

HR

29

mm

D

14

mm

h

12

mm

d

9

mm

P

80

mm

E

20

mm

導軌的固定螺栓尺寸

導軌的固定螺栓尺寸

M8*25

mm

基本動額定載荷

C

73.59

kN

基本靜額定載荷

C0

86.24

kN

容許靜力矩

MR

1.45

kN-m

MP

1.33

kN-m

MY

1.33

kN-m

重量

滑塊

1.90

kg

導軌

6.30

kg/m
