QHH25CA 台湾HIWIN滑块 HIWIN导轨 台湾上银滑块导轨

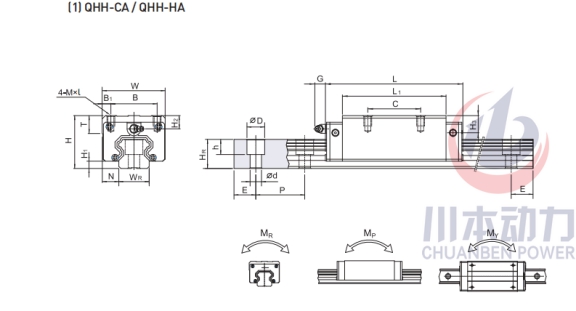

組件尺寸

H

40

mm

H1

5.5

mm

N

12.5

mm

滑塊尺寸

W

48

mm

B

35

mm

B1

6.5

mm

C

35

mm

L1

58

mm

L

83.4

mm

G

12

mm

MxL

M6*8

mm

T

8

mm

H2

10

mm

H3

8.5

mm

導軌尺寸

WR

23

mm

HR

22

mm

D

11

mm

h

9

mm

d

7

mm

P

60

mm

E

20

mm

導軌的固定螺栓尺寸

導軌的固定螺栓尺寸

M6*20

mm

基本動額定載荷

C

31.78

kN

基本靜額定載荷

C0

33.68

kN

容許靜力矩

MR

0.39

kN-m

MP

0.31

kN-m

MY

0.31

kN-m

重量

滑塊

0.50

kg

導軌

3.21

kg/m
