HGW65HB 台湾HIWIN滑块 HIWIN导轨 台湾上银滑块导轨

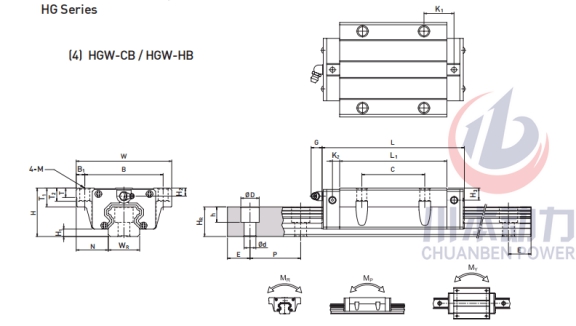

組件尺寸

H

90

mm

H1

15

mm

N

53.5

mm

滑塊尺寸

W

170

mm

B

142

mm

B1

14

mm

C

110

mm

L1

203.6

mm

L

259.6

mm

K1

52.8

mm

K2

14

mm

G

12.9

mm

M

16

mm

T

25

mm

T1

37.5

mm

T2

23

mm

H2

15

mm

H3

15

mm

導軌尺寸

WR

63

mm

HR

53

mm

D

26

mm

h

22

mm

d

18

mm

P

150

mm

E

35

mm

導軌的固定螺栓尺寸

導軌的固定螺栓尺寸

M16*50

mm

基本動額定載荷

C

208.36

kN

基本靜額定載荷

C0

303.13

kN

容許靜力矩

MR

9.38

kN-m

MP

7.38

kN-m

MY

7.38

kN-m

重量

滑塊

12.89

kg

導軌

21.18

kg/m
