HGW55HC 台湾HIWIN滑块 HIWIN导轨 台湾上银滑块导轨

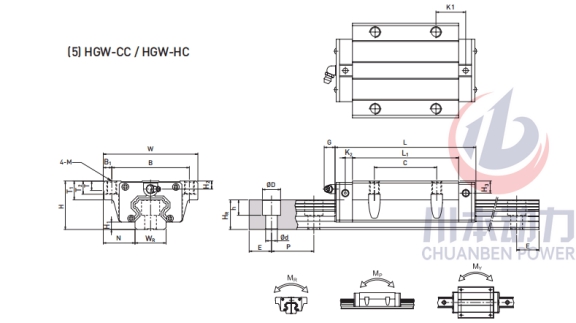

組件尺寸

H

70

mm

H1

13

mm

N

43.5

mm

滑塊尺寸

W

140

mm

B

116

mm

B1

12

mm

C

95

mm

L1

155.8

mm

L

204.8

mm

K1

36.4

mm

K2

11

mm

G

12.9

mm

M

M14

mm

T

17.5

mm

T1

26.5

mm

T2

17

mm

H2

12

mm

H3

19

mm

導軌尺寸

WR

53

mm

HR

44

mm

D

23

mm

h

20

mm

d

16

mm

P

120

mm

E

30

mm

導軌的固定螺栓尺寸

導軌的固定螺栓尺寸

M14*45

mm

基本動額定載荷

C

139.35

kN

基本靜額定載荷

C0

196.20

kN

容許靜力矩

MR

4.88

kN-m

MP

4.57

kN-m

MY

4.57

kN-m

重量

滑塊

5.96

kg

導軌

15.08

kg/m
