HGW35CB 台湾HIWIN滑块 HIWIN导轨 台湾上银滑块导轨

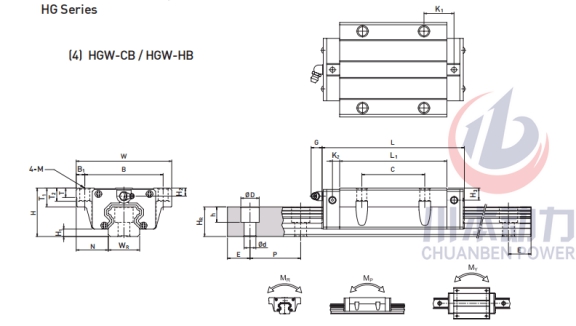

組件尺寸

H

48

mm

H1

7.5

mm

N

33

mm

滑塊尺寸

W

100

mm

B

82

mm

B1

9

mm

C

62

mm

L1

80

mm

L

112.4

mm

K1

14.6

mm

K2

7

mm

G

12

mm

M

9

mm

T

10.1

mm

T1

18

mm

T2

13

mm

H2

9

mm

H3

12.6

mm

導軌尺寸

WR

34

mm

HR

29

mm

D

14

mm

h

12

mm

d

9

mm

P

80

mm

E

20

mm

導軌的固定螺栓尺寸

導軌的固定螺栓尺寸

M8*25

mm

基本動額定載荷

C

49.52

kN

基本靜額定載荷

C0

69.16

kN

容許靜力矩

MR

1.16

kN-m

MP

0.81

kN-m

MY

0.81

kN-m

重量

滑塊

1.56

kg

導軌

6.30

kg/m
