HGW25HA 台湾HIWIN滑块 HIWIN导轨 台湾上银滑块导轨

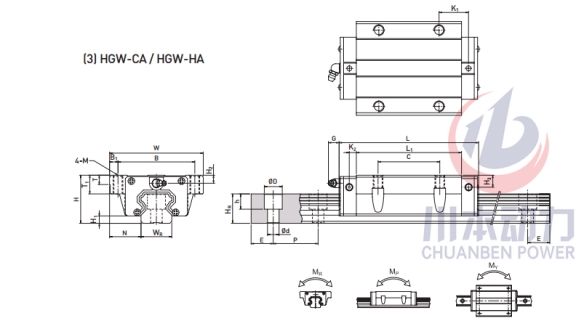

組件尺寸

H

36

mm

H1

5.5

mm

N

23.5

mm

滑塊尺寸

W

70

mm

B

57

mm

B1

6.5

mm

C

45

mm

L1

78.6

mm

L

104.6

mm

K1

22.1

mm

K2

6

mm

G

12

mm

M

M8

mm

T

8

mm

T1

14

mm

H2

6

mm

H3

9

mm

導軌尺寸

WR

23

mm

HR

22

mm

D

11

mm

h

9

mm

d

7

mm

P

60

mm

E

20

mm

導軌的固定螺栓尺寸

導軌的固定螺栓尺寸

M6*20

mm

基本動額定載荷

C

32.75

kN

基本靜額定載荷

C0

49.44

kN

容許靜力矩

MR

0.56

kN-m

MP

0.57

kN-m

MY

0.57

kN-m

重量

滑塊

0.80

kg

導軌

3.21

kg/m
