EGW30CB 台湾HIWIN滑块 HIWIN导轨 台湾上银滑块导轨

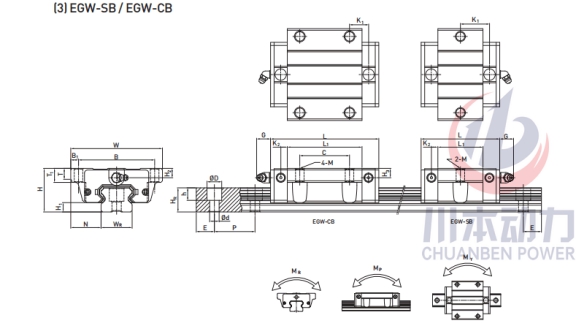

組件尺寸

H

42

mm

H1

10

mm

N

31

mm

滑塊尺寸

W

90

mm

B

72

mm

B1

9

mm

C

40

mm

L1

70.1

mm

L

98.1

mm

K1

21.05

mm

G

12

mm

M

Φ9

mm

T

7

mm

T1

10

mm

H2

8

mm

H3

9

mm

導軌尺寸

WR

28

mm

HR

23

mm

D

11

mm

h

9

mm

d

7

mm

P

80

mm

E

20

mm

導軌的固定螺栓尺寸

導軌的固定螺栓尺寸

M6*25

mm

基本動額定載荷

C

23.70

kN

基本靜額定載荷

C0

47.46

kN

容許靜力矩

MR

0.68

kN-m

MP

0.55

kN-m

MY

0.55

kN-m

重量

滑塊

1.04

kg

導軌

4.35

kg/m
